Что включает экспертиза трубопроводных эстакад и какие задачи решает обследование объекта?
Экспертиза трубопроводных эстакад представляет собой комплексную оценку технического состояния несущих конструкций, опор, площадок обслуживания, лестниц, ограждений, узлов крепления и размещенных на эстакаде трубопроводов. Основная задача обследования объекта заключается в установлении фактического состояния сооружения, выявлении дефектов оборудования и конструкций, определении причин их возникновения, а также в проверке соответствия действующим нормативным требованиям.
В рамках работ специалисты изучают проектную документацию, паспорт оборудования, эксплуатационную документацию, производственную документацию, журналы осмотров и сведения о ремонтах, реконструкции, авариях и изменении технологической нагрузки. Если документы отсутствуют или содержат неполные сведения, проводится инструментальное обследование и восстановление недостающих параметров по результатам измерений.
Экспертиза обычно включает следующие этапы:
1. Подготовка программы обследования с учетом назначения эстакады, условий эксплуатации и опасности транспортируемой среды.
2. Визуальный и измерительный контроль металлоконструкций, опор, фундаментов, узлов соединения и элементов защиты.
3. Техническое диагностирование трубопроводов и конструкций с применением методов неразрушающего контроля.
4. Определение повреждений металла, коррозии, деформаций, трещин, расслоений, ослабления сварных соединений и нарушений крепления.
5. Расчет на прочность и устойчивость наиболее нагруженных элементов.
6. Подготовка технического заключения с выводами о возможности дальнейшей эксплуатации, необходимости ремонта, усиления, ограничения нагрузки или замены отдельных элементов.
Результаты экспертизы используются ответственными лицами для планирования ремонта, подтверждения промышленной безопасности и принятия обоснованного решения о дальнейшей эксплуатации эстакады. В Лабинске специалисты компании Авеста ОТиПБ выполняют обследование промышленных объектов с учетом условий конкретного предприятия и требований федеральных норм и правил.
Какие методы применяются для оценки технического состояния трубопроводной эстакады?
Для получения достоверного результата применяется сочетание визуального, инструментального, расчетного и документарного контроля. Одного внешнего осмотра недостаточно, поскольку часть опасных дефектов может находиться в сварных соединениях, под слоем покрытия, изоляции или в зонах концентрации напряжений. Поэтому программа обследования формируется с учетом конструкции эстакады, срока эксплуатации, характера транспортируемой среды, температурного режима, давления, вибрации, климатических воздействий и ранее выявленных повреждений.

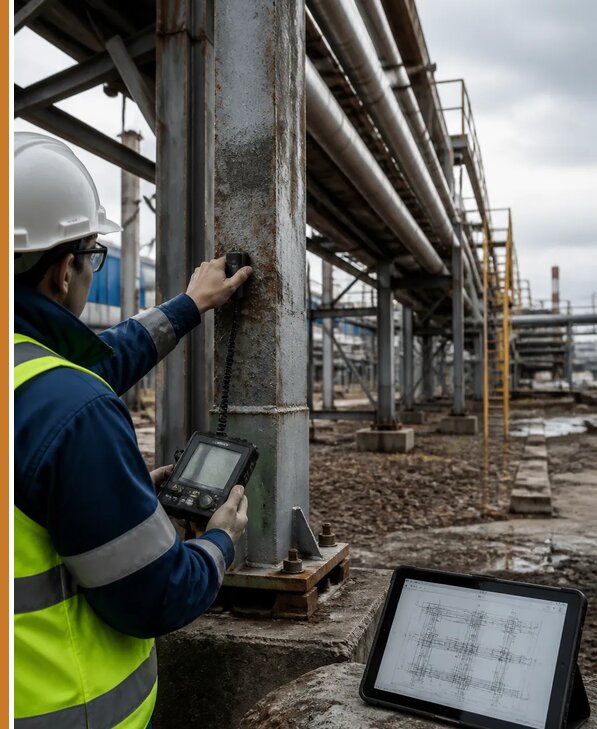

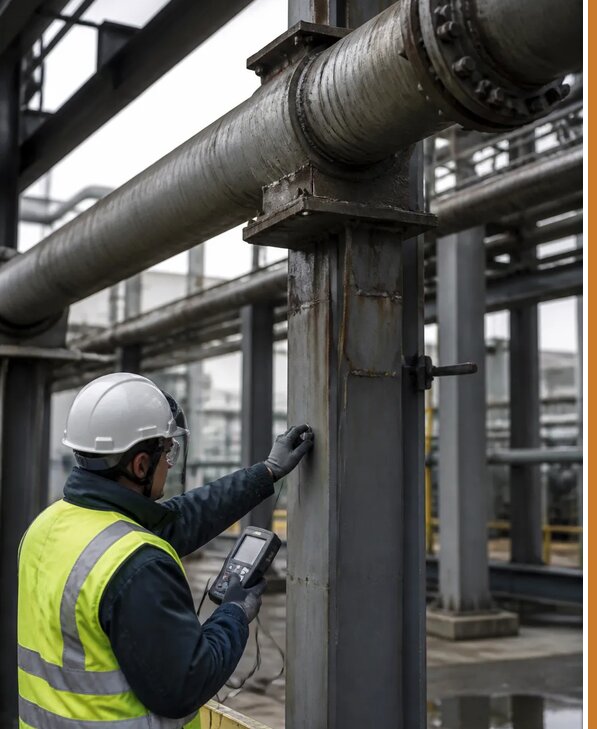

Визуально проверяются состояние металлоконструкций, опор, связей, траверс, площадок, лестниц, ограждений, крепежа и защитных покрытий. Измерительный контроль позволяет определить прогибы, перекосы, отклонения от проектной геометрии, толщину стенок и фактические размеры элементов. Неразрушающий контроль применяется для поиска скрытых дефектов без вывода оборудования из работ или с минимальным ограничением эксплуатации. В зависимости от задачи могут использоваться ультразвуковой, капиллярный, магнитопорошковый, визуально измерительный и радиографический методы.
Особое внимание уделяется следующим зонам:
1. Местам соединения трубопроводов с опорами и подвесками.
2. Участкам возле сварных соединений, компенсаторов, арматуры и дренажей.
3. Областям скопления влаги, контакта разнородных металлов и нарушения антикоррозионного покрытия.
4. Элементам, испытывающим повышенную вибрационную или температурную нагрузку.
5. Фундаментам, закладным деталям, болтовым соединениям и зонам возможного проседания грунта.
По итогам обследования выполняется расчет на прочность, устойчивость и работоспособность конструкций с учетом фактических нагрузок. Полученные сведения сопоставляются с проектной документацией, паспортными данными и нормативными требованиями. Такой подход позволяет выявить не только видимые повреждения металла, но и потенциально опасные изменения, которые способны привести к потере несущей способности. Аттестованный эксперт оформляет результаты в виде технического заключения, где указываются выявленные дефекты, их параметры, степень опасности и рекомендуемые мероприятия по устранению.
Когда требуется экспертиза трубопроводных эстакад и какие документы необходимы для ее проведения?
Экспертиза трубопроводных эстакад требуется при вводе сооружения в эксплуатацию после строительства, реконструкции или капитального ремонта, при истечении расчетного срока службы, обнаружении деформаций и повреждений, изменении технологической схемы, увеличении нагрузки, замене транспортируемой среды, возникновении аварии или сомнений в безопасности дальнейшей работы. Обследование также проводится перед продлением ресурса, модернизацией оборудования, изменением категории опасности объекта и разработкой мероприятий по усилению конструкций.
Для объективной оценки экспертной организации желательно предоставить комплект исходных материалов. В него могут входить:
1. Проектная документация на эстакаду, трубопроводы, опоры, фундаменты и узлы крепления.
2. Паспорт оборудования, паспорта трубопроводов, металлоконструкций, арматуры и примененных материалов.
3. Исполнительная документация, акты скрытых работ, документы на сварку и результаты контроля сварных соединений.
4. Эксплуатационная документация, журналы осмотров, сведения о ремонтах, заменах, авариях и изменении рабочих параметров.
5. Производственная документация с данными о давлении, температуре, составе среды, режимах пуска и остановки.
6. Ранее оформленные акты обследований, технические заключения и расчеты на прочность.
Отсутствие части материалов не всегда препятствует проведению работ. В этом случае специалисты фиксируют объем недостающей информации, выполняют дополнительные измерения, уточняют геометрию, определяют характеристики металла и формируют перечень ограничений для расчетов. При необходимости проводится проверка соответствия фактического исполнения проектным решениям и требованиям федеральных норм и правил.
Сроки и состав обследования зависят от протяженности эстакады, количества ниток, доступности элементов, наличия изоляции, степени коррозии и режима работы предприятия. На основании полученных данных экспертная организация определяет остаточный ресурс, допустимость эксплуатации и необходимость ремонта. Документированный результат помогает ответственным лицам обосновать управленческие решения перед надзорными органами и обеспечить контроль соблюдения требований промышленной безопасности.
Что проверяется в сварных соединениях, опорах и несущих конструкциях эстакады?
При экспертизе отдельно анализируются элементы, от которых зависит прочность и устойчивость всей трубопроводной эстакады. К ним относятся продольные и поперечные балки, стойки, связи, траверсы, консоли, опорные конструкции, подвески, фундаменты, закладные детали, болтовые соединения, сварные швы и места присоединения трубопроводов. Проверка проводится с учетом действующих нагрузок, температурных перемещений, вибрации, веса труб, арматуры, изоляции, снега, ветра и возможных технологических воздействий.
В сварных соединениях выявляются трещины, непровары, подрезы, поры, шлаковые включения, нарушения геометрии шва, коррозионное истончение и следы ранее выполненного ремонта. Неразрушающий контроль выбирается по типу соединения и предполагаемому дефекту. Для поверхности могут применяться визуально измерительный, капиллярный или магнитопорошковый методы, а для внутренних несплошностей металла применяется ультразвуковой или радиографический контроль. При обнаружении подозрительных участков определяются их координаты, размеры, ориентация и влияние на работоспособность конструкции.
На опорах и подвесках проверяются:
1. Смещение, перекос и потеря проектного положения элементов.
2. Разрушение или ослабление болтов, сварных креплений и закладных деталей.
3. Зажатие трубопровода, препятствующее температурным перемещениям.
4. Износ направляющих, пружинных подвесок, роликов и компенсирующих устройств.
5. Коррозия, трещины бетона, оголение арматуры и просадка фундаментов.
Дополнительно фиксируются повреждения металла, локальные вмятины, прогибы, потеря сечения, очаги общей и язвенной коррозии, нарушения лакокрасочного покрытия. После сбора данных выполняется расчет на прочность и устойчивость с учетом фактических размеров и реального состояния. Если выявлена недостаточная несущая способность, в заключении указываются технически обоснованные варианты ремонта, усиления, ограничения нагрузки или замены элемента. Такой порядок позволяет не ограничиваться формальным осмотром, а определить реальную степень риска для персонала, оборудования и технологического процесса.
Каким будет результат экспертизы и какие выводы можно получить по итогам обследования?
Результатом экспертизы является оформленное техническое заключение или отчет об обследовании, подготовленный на основании изучения документов, инструментальных измерений, результатов неразрушающего контроля и расчетной проверки. В документе отражаются сведения об объекте, его назначении, составе, конструктивной схеме, условиях эксплуатации, примененных методиках и нормативных источниках. Отдельно приводятся обнаруженные дефекты оборудования и конструкций, повреждения металла, состояние сварных соединений, опор, креплений, фундаментов, защитных покрытий и трубопроводной арматуры.
В заключении обычно содержатся:
1. Описание фактического состояния эстакады и отдельных элементов.
2. Фотофиксация, схемы, ведомости дефектов и результаты измерений.
3. Данные технического диагностирования и неразрушающего контроля.
4. Результаты расчета на прочность, устойчивость и проверку несущей способности.
5. Оценка остаточного ресурса и допустимых условий дальнейшей эксплуатации.
6. Проверка соответствия проектным решениям, эксплуатационной документации и нормативным требованиям.
7. Перечень обязательных ремонтных, восстановительных и профилактических мероприятий.
8. Указание сроков повторного контроля, необходимых ограничений и требований к мониторингу.
По итогам обследования может быть сделан вывод о возможности эксплуатации без ограничений, возможности работы при выполнении конкретных условий, необходимости срочного ремонта или усиления, временной остановке, частичной замене элементов либо невозможности безопасной эксплуатации. Если обнаруженные дефекты не влияют на несущую способность, они также фиксируются, чтобы обеспечить контроль соблюдения требований и планирование профилактических работ.
Специалисты компании Авеста ОТиПБ учитывают локальную документацию предприятия, фактические режимы работы и сведения, предоставленные ответственными лицами. Отчет может использоваться при подготовке ремонтной программы, обосновании продления ресурса, реконструкции, техническом перевооружении и взаимодействии с надзорными организациями. Компания работает Пн-Пт 09-18 Сб-Вс вых., а стоимость обследования формируется с учетом объема работ и начинается от 160860 руб. Коммерческое предложение можно направить сотруднику Артему Геннадьевичу. При заказе услуги под ключ скидка от 16 процентов. Компания Авеста ОТиПБ работает с 2012 года, с 2012 года по 2026 выполнено более 2263 заказов. Актуальные работы выполняются в Краснодарском крае и в сентябре. Для предварительного обсуждения технических вопросов используется телефон +7 931 105-63-33.
